SRAM中的功耗來源

來源: 日期:2020-05-15 10:42:45

在CMOS電路中,功耗的來源主要有兩個方面
(1)靜態功耗,即反向漏電流造成的功耗;
(2)動態功耗,由電路作開關轉換時進入過渡區由峰值電流引起的暫態功耗,以及負載電容和芯片內寄生電容的充放電電流引起的功耗。

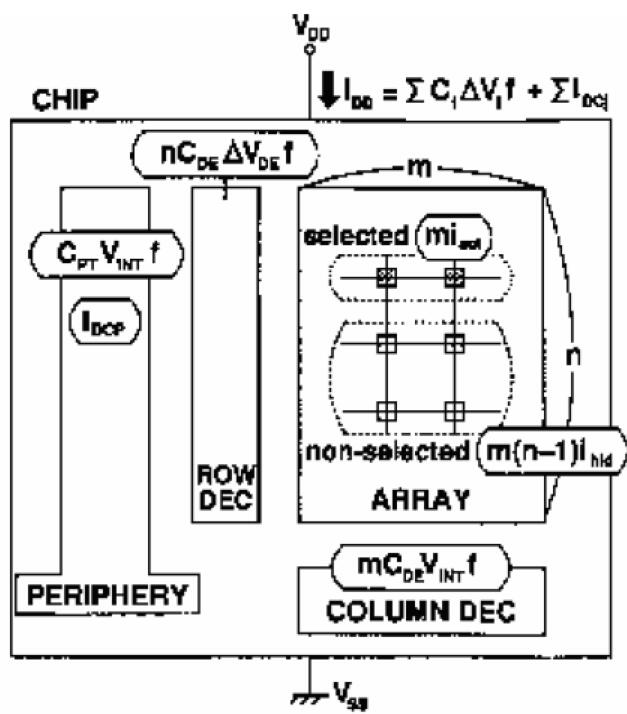

SRAM的功耗包括動態功耗(數據讀寫時的功耗)和靜態功耗(數據保持時的功耗)。圖4.1 給出了一個用來分析SRAM功耗來源的結構模型[18],在這個模型中,將SRAM的功耗來源分成三部分:存儲陣列、行(列)譯碼器、以及外圍電路。


圖1 SRAM中的功耗來源

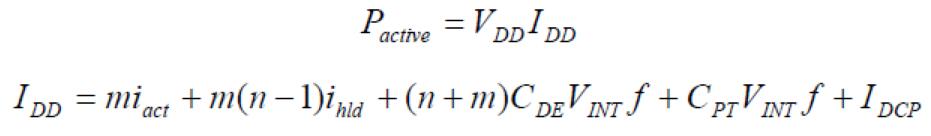

假設存儲陣列的規模為n 行m 列,那么當行譯碼有效后某一行上的m 個存儲單元會同時處于活動狀態。這樣,SRAM 的動態功耗可以表示為:



其中,VDD是外部供電電壓,IDD是總電流,iact是選中單元的有效電流,ihld是未選中單元的漏電流,CDE是譯碼器每個輸出節點的電容,VINT是內部工作電壓,CPT是CMOS控制邏輯和外圍驅動電路的總電容,IDCP是外圍電路的靜態電流,f是工作頻率(f=1/tRC:tRC是操作周期時間),IDCP表示外圍電路的總電流,它主要來源于列操作電路和I/O靈敏放大電路。在Vth不太小時,SRAM中的靜態漏電流ihld很小,但是,隨著器件尺寸和工作電壓的降低,漏電流成變得非常嚴重。對于現在的SRAM設計,其行譯碼器通常采用CMOS NAND結構[21] ( )C V f DE INT ,因此充電電流n + m 可以忽略,因為每次操作只是選中陣列中的一行和一列(即n + m = 2 )。

假設字線的活動時間為,位線上的電流為,由于讀出操作時位線上的電壓變化很小(一般只有0.1~0.3V),所以位線上的充電電流可以忽略不計,但必須注意的是,寫入操作時位線上的電流是不能夠忽略的,這樣,讀操作時的電流可以表示為:


SRAM中的靜態功耗主要來自于存儲單元的漏電流,與相比, 可以忽略,因此,其靜態功耗可以表示為:
